Jaki PEX wybrać do centralnego ogrzewania?
| Średnica rury PEX | Wpływ na przepływ i wydajność | Zastosowanie |
|---|---|---|
| 16 mm | Odpowiedni przepływ wody, minimalne straty ciśnienia | Grzejniki małej mocy (do 1 kW) |
| 20 mm | Lepszy przepływ i większa wydajność systemu | Grzejniki średniej mocy (ok. 2-3 kW) |
| 25 mm | Przenoszenie większej ilości ciepła przy minimalnych stratach ciśnienia | Systemy wymagające dużej mocy grzewczej |
Dobór właściwych rur PEX do instalacji grzewczej opiera się przede wszystkim na metodzie ich sieciowania, która bezpośrednio przekłada się na wytrzymałość materiału i jego podatność na odkształcenia. Wariant PEX-A wyróżnia się najwyższym stopniem sieciowania, co gwarantuje nie tylko wybitną elastyczność, ale i pamięć kształtu, niezwykle przydatną podczas układania przewodów w ciasnych przestrzeniach. Alternatywy w postaci PEX-B i PEX-C oferują z kolei nieco odmienne właściwości fizyczne, dopasowane do konkretnych obciążeń ciśnieniowych.
Kluczowym elementem każdego nowoczesnego układu jest wkładka antydyfuzyjna EVOH. Tworzy ona szczelną barierę, która blokuje przenikanie tlenu do wody obiegowej, chroniąc tym samym metalowe elementy kotła i grzejniki przed przedwczesną korozją. Taka prewencja zauważalnie przedłuża czas bezawaryjnej eksploatacji instalacji.
Jeśli szukasz maksymalnej stabilności wymiarowej i niskiej rozszerzalności cieplnej, warto zwrócić uwagę na systemy wielowarstwowe typu PEX-Al-PEX lub PexPenta, gdzie warstwa aluminium usztywnia strukturę rury. Podczas zakupów zawsze weryfikuj zgodność produktu z normą EN ISO, gdyż określa ona wymagania dotyczące odporności na wysokie ciśnienie oraz pracę w wysokich temperaturach.
Dodatkowym atutem produktów PEX jest wewnętrzna gładkość ścianek; niska chropowatość skutecznie ogranicza opory hydrauliczne, co pozwala na bardziej efektywne przekazywanie ciepła w całym budynku. O ostatecznej trwałości i bezpieczeństwie systemu decyduje nie tylko jakość użytych komponentów i łatwość montażu na złączkach zaciskowych, ale także pewność, jaką dają wieloletnie gwarancje renomowanych producentów.
Jaką średnicę rury PEX stosować przy grzejnikach?
Wybór odpowiedniej średnicy rur PEX przy podłączeniach grzejnikowych to kluczowa kwestia, bezpośrednio uzależniona od mocy urządzenia oraz planowanych spadków ciśnienia. W przypadku typowych grzejników o mocy do 1 kW zazwyczaj w zupełności wystarczają przewody o przekroju 16 mm. Jeśli jednak mamy do czynienia z jednostkami o średnim obciążeniu rzędu 2–3 kW, znacznie lepszym rozwiązaniem będzie montaż rur PEX 20, szczególnie gdy droga doprowadzenia wody nie jest zbyt długa.
Dla instalacji o wyższej mocy lub w sytuacjach, gdy odległość od rozdzielacza do grzejnika jest znaczna, konieczne staje się zastosowanie średnic minimum 20 mm. Pozwala to skutecznie zminimalizować opory hydrauliczne, co bezpośrednio przekłada się na lepszą pracę systemu.
W typowym układzie rozdzielaczowym standardem są rury 16 mm dla pojedynczych obwodów, podczas gdy gałęzie zbiorcze wykazują się znacznie większą wydajnością przy przekroju 20 mm. Prowadząc główną magistralę od kotła czy pompy ciepła do rozdzielaczy, warto sięgnąć po jeszcze grubsze rury – PEX 25 lub nawet 32. Takie podejście skutecznie ogranicza straty ciśnienia przy dużym przepływie wody.
Planując całą sieć, nie zapomnij o uwzględnieniu parametrów pompy cyrkulacyjnej oraz możliwości późniejszego zbalansowania hydraulicznego; to dwa fundamenty, które gwarantują idealnie równomierne rozprowadzenie ciepła i pełen komfort w każdym pomieszczeniu.
Jaką średnicę rury PEX stosować do ogrzewania podłogowego?
W budowie domów jednorodzinnych standardem w instalacjach podłogowych stały się rury PEX o przekroju 16 mm. Ich wymiary gwarantują wystarczający przepływ przy zachowaniu optymalnych oporów hydraulicznych w pętlach o długości nieprzekraczającej 120 metrów. Takie rozwiązanie sprzyja efektywnej pracy pomp ciepła czy nowoczesnych kotłów kondensacyjnych, zapewniając domownikom pożądany komfort cieplny.
Gdy jednak projekt zakłada dłuższą instalację lub wymaga wyższej wydajności grzewczej, warto rozważyć użycie rur dwudziestomilimetrowych. Większa średnica ułatwia utrzymanie właściwych spadków ciśnienia, co bezpośrednio odciąża pompy obiegowe i chroni układ przed nadmiernym wysiłkiem.
Współczesne systemy rozdzielaczowe opierają się na niezależnych obwodach, dlatego kluczowe jest także odpowiednie dobranie magistrali zasilającej. Zastosowanie przekrojów 20 lub 25 mm na głównych odcinkach pozwala na płynne dostarczanie czynnika do każdego punktu w domu.
Planując inwestycję, nie można zapominać o dokładnych obliczeniach zapotrzebowania na ciepło dla poszczególnych pokoi. Wybór wysokiej klasy rur wielowarstwowych dodatkowo minimalizuje problem rozszerzalności termicznej, co przekłada się na mniejsze naprężenia w gotowej wylewce. Warto również zwrócić uwagę na obecność bariery antydyfuzyjnej; ten detal znacząco wydłuża życie systemu, zwłaszcza tam, gdzie w instalacji znajdują się elementy metalowe.

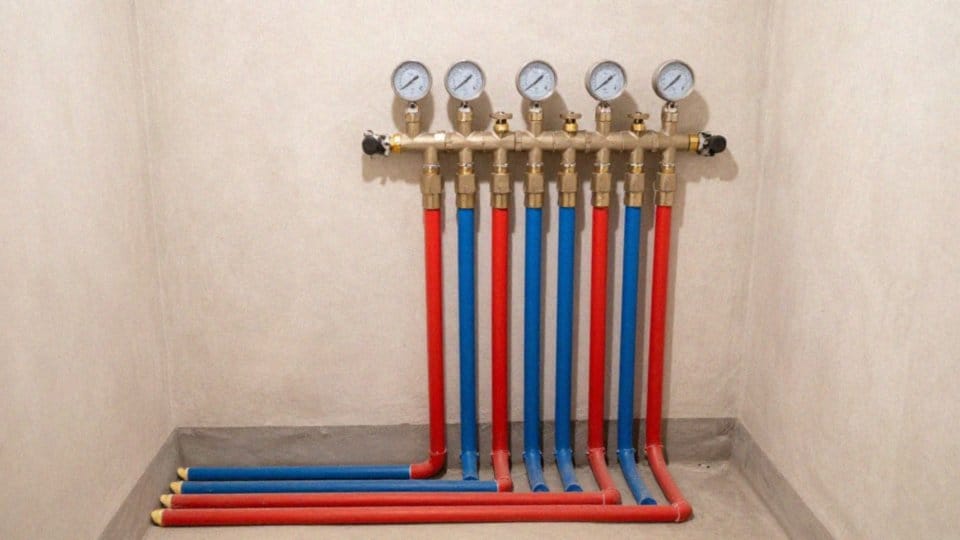

Co wpływa na wydajność systemu z rur PEX?
Wydajność systemów grzewczych opartych na rurach PEX zależy od szeregu czynników, wśród których kluczowe miejsce zajmuje odpowiednie zbalansowanie hydrauliczne oraz jakość wykonania samej instalacji. Dzięki niskiej chropowatości ścianek, przewody te stawiają znacznie mniejszy opór niż tradycyjne rozwiązania metalowe, co bezpośrednio przekłada się na niższe spadki ciśnienia.
Prawidłowy projekt musi uwzględniać:
- współpracę źródła ciepła z pompą cyrkulacyjną,
- dobór średnicy rur – zbyt wąskie przekroje nadmiernie obciążają pompę i pogarszają komfort cieplny, natomiast te przesadnie duże generują niepożądane, zbyt niskie prędkości przepływu czynnika,
- rozdzielacz współpracujący z zaworami termostatycznymi – to rozwiązanie pozwala na precyzyjne sterowanie dystrybucją ciepła.
Warto również pamiętać o barierze tlenowej, która chroni układ przed korozją metalowych komponentów, przedłużając tym samym żywotność całej instalacji. Nie bez znaczenia pozostaje sposób mocowania rur; solidna izolacja akustyczna skutecznie wygasi szumy towarzyszące krążeniu wody. Ostateczny sukces zależy jednak od precyzyjnych wyliczeń – każda dodatkowa kształtka czy długość obwodu stanowi punkt oporu, który musi zostać zniwelowany przez właściwie dobraną wydajność pompy.
Jak obliczyć przepływ i straty w instalacji PEX?
Obliczenia hydrauliczne zaczynamy od ustalenia mocy cieplnej każdego odbiornika wyrażonej w kilowatach, co pozwala precyzyjnie określić wymagany przepływ czynnika grzewczego. Wykorzystujemy przy tym wzór Q = P / (cp * deltaT), przy czym standardowo przyjmuje się różnicę temperatur (deltaT) w przedziale od 10 do 20 stopni Celsjusza.
Kolejnym krokiem jest analiza hydrauliczna, która wskazuje optymalne średnice przewodów. Kluczowe, by utrzymać prędkość płynu i opory w bezpiecznych limitach, co skutecznie eliminuje uciążliwe szumy oraz niepotrzebne straty energii. Każdy odcinek instalacji, obejmujący zarówno proste trasy, jak i zainstalowaną armaturę czy kształtki, wymaga obliczenia spadków ciśnienia. Projektanci sięgają tu zazwyczaj po:
- równanie Darcy-Weisbacha,
- gotowe tabele techniczne przygotowane przez producentów.
Całość musi być sumowana od źródła ciepła, przez rozdzielacze, aż po obwody powrotne. Aby uniknąć przekroczenia dopuszczalnych parametrów, długość obwodów trzeba ściśle dopasować do średnicy rur PEX. Dziś proces ten wspierają zaawansowane programy CAD/CAE, które znacznie upraszczają dobór właściwej pompy obiegowej. Powinna ona idealnie pokrywać całkowite straty ciśnienia w systemie. Staranna weryfikacja wszystkich parametrów to gwarancja wysokiej sprawności energetycznej – warunku niezbędnego do wydajnej pracy nowoczesnych kotłów kondensacyjnych czy pomp ciepła.
Jakie złączki i metody montażu stosować przy rurach PEX?
Wybór właściwej techniki łączenia rur PEX to fundament, od którego zależy długowieczność i bezpieczeństwo każdej instalacji grzewczej. Fachowcy najczęściej sięgają po dwa rozwiązania:
- złączki zaprasowywane – technologia, która stała się branżowym standardem wszędzie tam, gdzie rury trafiają pod tynk lub w głąb wylewek,
- złączki zaciskowe – ich największym atutem jest prostota, do montażu wystarczą zwykłe klucze płaskie.
Używając nowoczesnej praski hydraulicznej lub akumulatorowej, trwale odkształcamy tuleję na rurze, co gwarantuje połączeniu niemal pancerną szczelność. Tak przygotowany styk bez trudu znosi ekstremalne skoki temperatury oraz naprężenia mechaniczne, dlatego jest wręcz niezastąpiony w systemach zamkniętych. Decydując się na złączki zaciskowe, pamiętaj o użyciu certyfikowanych insertów i pierścieni, które równomiernie rozkładają nacisk i chronią rurę przed zgnieceniem podczas dokręcania.
W nowoczesnych instalacjach coraz częściej spotkasz też szybkozłącza, które znacząco przyspieszają pracę przy rozdzielaczach. Sukces instalacji zależy również od rzemieślniczej precyzji podczas przygotowania rur. Zawsze stosuj wyłącznie komponenty dedykowane dla danego systemu – mieszanie tanich zamienników z marketu z profesjonalnym osprzętem to prosta droga do awarii.
Pamiętaj, aby:
- przycinanie rur idealnie pod kątem prostym,
- kalibrowanie i gratowanie rur – te proste czynności zapobiegają uszkodzeniu uszczelek typu O-ring,
- przestrzeganie promieni gięcia oraz stosowanie łuków prowadzących w newralgicznych miejscach.
Dbałość o kompensację wydłużeń termicznych poprzez właściwe dylatacje i przemyślane mocowania tras rurowych pozwoli uniknąć naprężeń, które z czasem mogłyby osłabić system. Zawsze kończ prace próbą ciśnieniową – to jedyny sposób, by mieć stuprocentową pewność, że każde połączenie przetrwa próbę czasu, zanim na dobre ukryjesz je pod warstwą tynku lub wylewką.
Co wpływa na trwałość rur PEX?
Trwałość instalacji z rur PEX to wypadkowa wysokiej jakości materiałów, dokładności wykonania oraz dbałości o warunki pracy układu. Jeśli zapewnimy systemowi temperaturę nieprzekraczającą 90 stopni Celsjusza oraz wartości ciśnienia zgodne z zaleceniami producenta, możemy realnie liczyć na pół wieku bezawaryjnego działania.
Za długowieczność konstrukcji odpowiada przede wszystkim bariera antydyfuzyjna EVOH. Blokując przenikanie tlenu do wnętrza, zabezpiecza ona wrażliwe metalowe elementy, jak zawory czy kotły, przed przyspieszoną korozją. Co więcej, odpowiedni stopień sieciowania polietylenu wyraźnie podnosi odporność tworzywa na zmęczenie materiału przy częstych wahaniach temperatury.
Niezwykle istotna jest też szczelność połączeń. Niezależnie od wybranej technologii, czy stawiamy na złączki zaciskowe czy zaprasowywane, musimy mieć pewność, że całość wytrzyma cykliczne naprężenia spowodowane rozszerzalnością termiczną.
Dobrą praktyką jest montaż filtrów, które skutecznie wyłapują zanieczyszczenia, dbając o higienę i drożność wewnątrz przewodów o średnicach 16 czy 20 mm. Szukając rozwiązań na lata, warto sięgać po produkty z certyfikatami EN ISO, które potwierdzają gotowość komponentów do pracy w ciężkich warunkach eksploatacyjnych.
Warto pamiętać, że żywotność instalacji zależy również od sposobu jej zabezpieczenia przed czynnikami zewnętrznymi. Osłonięcie rur przed bezpośrednim promieniowaniem UV oraz kontaktem z agresywną chemią znacząco minimalizuje ryzyko usterki.
Na samym końcu liczy się „lekkość” montażu – uniknięcie naprężeń mechanicznych podczas układania rur osiągniemy poprzez staranne projektowanie łuków oraz stosowanie uchwytów kompensujących naturalne ruchy instalacji wywołane zmianami ciepła.
