4mm2 ile amper?
Przewód o przekroju 4mm2 charakteryzuje się różną obciążalnością prądową, która uzależniona jest od materiału, z którego został wykonany. W przypadku miedzianego przewodu o tym przekroju, maksymalne natężenie prądu osiąga wartości w przedziale 25-32A, zgodnie z normą PN-HD 60364-5-52:2011P. W przeciwnym razie przewód aluminiowy o tej samej średnicy może prowadzić prąd na poziomie około 20A.
Również otaczająca temperatura oraz sposób, w jaki ułożone są przewody, mają wpływ na ich obciążalność. Na przykład:
- przewody zamontowane w korytkach często wykazują inną zdolność przewodzenia prądu,
- przewody umieszczone w ścianach mają inną obciążalność,
- przewody na świeżym powietrzu różnią się parametrami.
Przekroczenie maksymalnego, dopuszczalnego natężenia prądu może prowadzić do przegrzewania przewodów, co stwarza poważne zagrożenie dla bezpieczeństwa instalacji elektrycznych. Warto także pamiętać o przepisach krajowych oraz międzynarodowych normach, takich jak IEC i NEC. Dzięki takiemu podejściu można nie tylko zapewnić odpowiednie zabezpieczenia, ale również znacząco zmniejszyć ryzyko wystąpienia pożaru.
Jakie są typowe wartości obciążalności prądowej dla przewodów o przekroju 4mm2?
Obciążalność prądowa przewodów o przekroju 4 mm² jest uzależniona od wielu różnych czynników. Przewody miedziane, powszechnie stosowane w domowych instalacjach, zazwyczaj przyjmują wartości w zakresie od 25 do 32 A. W przypadku długotrwałego użytkowania przewodów ułożonych luzem, obciążalność może sięgać nawet 34 A. Na zdolność przewodzenia prądu mają wpływ takie aspekty jak:
- typ izolacji,
- temperatura otoczenia,
- technika układania przewodów.
Na przykład, przewody zainstalowane w korytkach kablowych różnią się wydajnością od tych, które są umieszczone w ścianach, co wynika z różnicy w odprowadzaniu ciepła. Ignorowanie norm dotyczących obciążalności może skutkować przegrzewaniem się przewodów, a w rezultacie stwarzać zagrożenie pożarowe. Z tego względu zaleca się współpracę z doświadczonym elektrykiem lub inżynierem elektrykiem podczas planowania instalacji. Dzięki temu można zapewnić odpowiednie warunki bezpieczeństwa oraz zgodność z aktualnymi standardami.

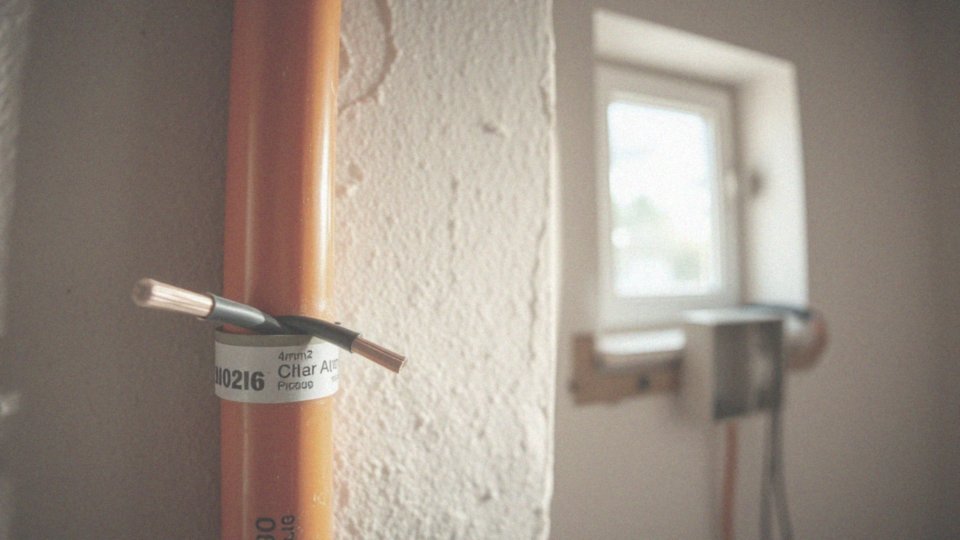

Jakie wartości amperażu można przepuścić przez przewód o przekroju 4mm2?
Wartości prądu, które mogą być przesyłane przez przewód o przekroju 4 mm², są uzależnione od materiału, z którego wykonany jest przewodnik, oraz warunków jego montażu. W przypadku przewodów miedzianych maksymalne natężenie prądu waha się od 25 do 32 A, co potwierdza norma PN-HD 60364-5-52:2011P. Dla przewodów aluminiowych ta wartość wynosi około 20 A.
Sposób, w jaki są układane przewody, odgrywa istotną rolę w ich zdolności do przewodzenia prądu. Przewody umieszczone w:
- rurkach,
- korytkach,
- na otwartym powietrzu
różnią się w zakresie odprowadzania ciepła, co wpływa na ich parametry obciążeniowe. Na przykład, przewód 5×4 mm² zainstalowany w rurce na ścianie ma maksymalne dopuszczalne natężenie wynoszące około 29 A.
Wysoka temperatura otoczenia również istotnie wpływa na obciążalność prądową, co z kolei może prowadzić do przegrzewania przewodów. W związku z tym niezwykle istotne jest odpowiednie dobieranie izolacji, takiej jak PVC, co zwiększa bezpieczeństwo instalacji elektrycznych i minimalizuje ryzyko pożaru. Należy również pamiętać o przestrzeganiu lokalnych przepisów oraz norm, aby zapewnić właściwe obciążenie prądowe.
Jakie są dopuszczalne obciążalności prądowe przewodów miedzianych?
Obciążalność prądowa miedzianych przewodów jest uwarunkowana kilkoma istotnymi czynnikami, wśród nich wyróżniają się:
- przekrój,
- rodzaj izolacji,
- technika układania.
Dla przewodów miedzianych o przekroju 4 mm² maksymalne natężenie prądu wynosi od 25 do 32 A. Przekroczenie tych granic może skutkować przegrzewaniem, co z kolei stanowi poważne zagrożenie dla bezpieczeństwa systemów elektrycznych. W Polsce istnieją normy, takie jak PN-HD 60364-5-52:2011P, które określają zasady dotyczące obciążalności.
Przewody z izolacją PVC wykazują dobre właściwości, ale ich obciążalność wpływają również czynniki zewnętrzne, takie jak:
- temperatura otoczenia,
- metoda montażu.
Na przykład, przewody ulokowane w korytkach mogą mieć wyższą obciążalność niż te umieszczone w ścianach. Elektrycy powinni dostosowywać swoje projekty do specyfiki instalacji oraz obowiązujących przepisów, co umożliwia zminimalizowanie ryzyka i zapewnia właściwą wydajność prądową. Ignorowanie tych zasad może prowadzić do niebezpiecznych sytuacji, w tym ryzyka wystąpienia pożaru.
Jakie są różnice w obciążalności prądowej przewodów miedzianych i aluminiowych?
Różnice w możliwości przenoszenia prądu przez przewody miedziane i aluminiowe wynikają przede wszystkim z ich unikalnych właściwości. Miedź, oferująca przewodnictwo na poziomie 58 S/m, skuteczniej przewodzi energię elektryczną w porównaniu do aluminium, które dysponuje przewodnictwem rzędu 37 S/m. W praktyce oznacza to, że:
- przewód miedziany o przekroju 4 mm² jest w stanie przenosić prąd od 25 do 32 A,
- aluminium osiąga maksymalne natężenie równe około 20 A.
Dodatkowo, miedź ma niższy współczynnik rozszerzalności cieplnej, co przekłada się na mniejsze ryzyko wystąpienia problemów z połączeniami. Z kolei aluminium jest bardziej podatne na korozję elektrochemiczną, zwłaszcza w styku z miedzią, co może negatywnie wpływać na jakość połączeń elektrycznych. Dlatego tak ważne jest, aby stosować odpowiednie złączki podczas łączenia obu tych materiałów.
W kontekście systemów fotowoltaicznych miedź zajmuje dominującą pozycję, głównie ze względu na swoją wyższą obciążalność oraz lepszą odporność na korozję. Przykładając wagę do doboru materiałów do instalacji elektrycznych, warto uwzględnić ich specyfikę oraz potencjalne zagrożenia. W przypadku przewodów aluminiowych kluczowe jest przestrzeganie norm i zaleceń producentów, aby zapewnić bezpieczeństwo oraz efektywność całej instalacji.
Co wpływa na obciążalność prądową przewodu?
Obciążalność prądowa przewodu jest uzależniona od wielu czynników, które mają wpływ na jego zdolność do efektywnego przewodzenia energii elektrycznej. Na pierwszym miejscu stoi materiał, z którego wykonany jest przewodnik – miedź przewodzi lepiej niż aluminium, dzięki wyższemu współczynnikowi przewodnictwa elektrycznego. Ważny jest także przekrój przewodu; większy przekrój oznacza wyższą obciążalność prądową.
- Izolacja, na przykład PVC czy materiały bezhalogenowe, wpływa na bezpieczeństwo oraz efektywność systemów elektrycznych,
- wyższe temperatury otoczenia mogą negatywnie wpływać na dopuszczalną obciążalność,
- sposób ułożenia przewodów ma nie mniej znaczenie – kable umieszczone w korytkach lub rurkach różnią się obciążalnością od tych, które leżą na otwartej przestrzeni,
- liczba przewodów w wiązce może ograniczyć ich obciążalność prądową.
Dlatego tak istotne jest posiadanie dokładnej dokumentacji technicznej oraz przestrzeganie norm, takich jak PN-HD 60364-5-52:2011P, aby zapewnić prawidłowe działanie instalacji i zminimalizować ryzyko przegrzewania przewodów. Utrzymanie optymalnych warunków wentylacji może dodatkowo zwiększyć obciążalność. To wszystko podkreśla, jak niezwykle ważne jest staranne projektowanie układów elektrycznych.
Jak temperatura otoczenia wpływa na dopuszczalne natężenie prądu w przewodach?
Temperatura otoczenia ma istotny wpływ na maksymalne natężenie prądu, które mogą prowadzić przewody elektryczne. W miarę wzrostu temperatury przewody ulegają nagrzewaniu, co ogranicza ich efektywność w przewodzeniu prądu. W takich sytuacjach warto rozważyć:
- zwiększenie przekroju przewodów,
- ograniczenie obciążenia przewodów.
Gdy temperatura osiąga poziom powyżej 30°C, warto skorygować dane zawarte w tabelach obciążalności, uwzględniając wskaźniki temperaturowe. Dla miedzianych przewodów, które znakomicie przewodzą ciepło, korzystniejsze będą większe przekroje, co zminimalizuje ryzyko przegrzewania się oraz związanych z tym zagrożeń, takich jak uszkodzenie izolacji PVC. Ograniczenie obciążenia prądowego można także osiągnąć, redukując liczbę urządzeń podłączonych do jednego obwodu.
Niezwykle ważne jest wdrożenie zabezpieczeń termicznych, które chronią przed konsekwencjami przegrzewania. Dostosowanie elektrycznych instalacji do warunków temperaturowych jest kluczowe dla zachowania bezpieczeństwa i trwałości systemów elektrycznych. Warto również regularnie monitorować zalecenia producentów oraz normy związane z obciążalnością prądową w zmieniających się warunkach.

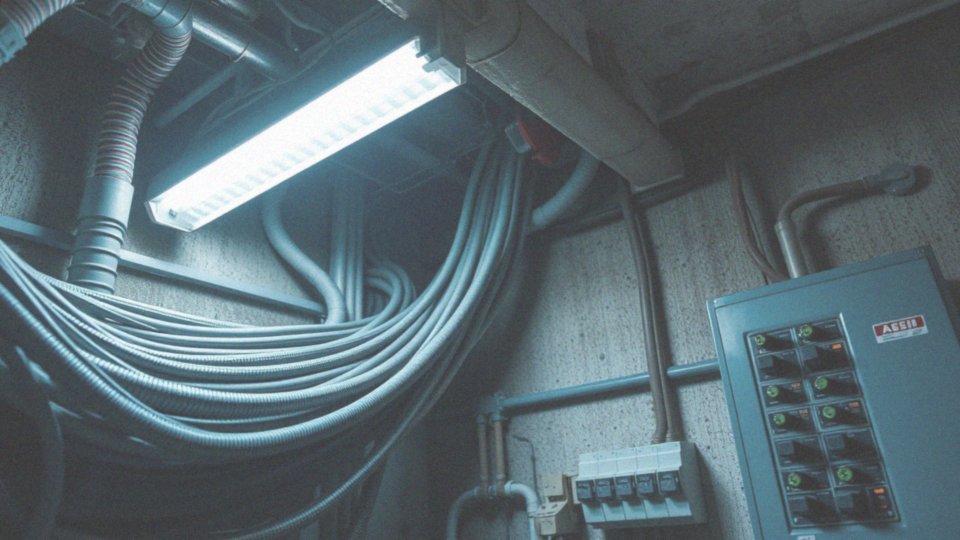

Jak sposób układania przewodów wpływa na ich obciążalność prądową?
Sposób, w jaki układa się przewody, znacząco wpływa na ich zdolność do przewodzenia prądu. Właściwe ułożenie ma kluczowe znaczenie dla efektywności odprowadzania ciepła. Przewody, które są swobodnie umieszczone w korytkach kablowych, mają znacznie lepsze warunki wentylacyjne niż te, które znajdują się w rurkach czy w ścianach. Kiedy przewody są w korycie, ich temperatura pozostaje niższa, co z kolei pozwala im pracować z większymi obciążeniami prądowymi.
W przeciwieństwie do tego, przewody umieszczone w izolacji lub w zamkniętych przestrzeniach są bardziej narażone na przegrzewanie się, co może obniżyć maksymalne natężenie prądu, jakie potrafią przewodzić. Dla miedzianych przewodów o przekroju 4 mm² obciążalność prądowa w dużej mierze zależy od sposobu ich instalacji. Na przykład:
- w korytku przewody są w stanie oddawać ciepło efektywniej, osiągając natężenie rzędu 32 A,
- przewody umieszczone w ścianie mają obciążalność ograniczoną do około 25 A, co zbliża się do granicy bezpieczeństwa.
Obowiązujące przepisy krajowe oraz normy, takie jak PN-HD 60364-5-52:2011P, określają współczynniki korekcyjne uzależnione od metody ułożenia przewodów, co jest istotne przy projektowaniu instalacji elektrycznych. Właściwy wybór techniki układania, zwrócenie uwagi na izolację oraz zapewnienie odpowiedniej wentylacji to kluczowe czynniki, które wpływają na bezpieczeństwo oraz trwałość instalacji elektrycznych.
Jak rodzaj izolacji przewodu wpływa na bezpieczeństwo instalacji elektrycznych?
Rodzaj izolacji przewodu odgrywa kluczową rolę w zapewnieniu bezpieczeństwa instalacji elektrycznych. Odpowiednia ochrona chroni przed zwarciami, porażeniem prądem i ryzykiem pożaru. Choć izolacja PVC jest tania i powszechnie stosowana, w sytuacji pożaru może emitować szkodliwe, toksyczne gazy, co stwarza zagrożenie dla ludzi i mienia.
Z drugiej strony, izolacje bezhalogenowe stanowią znacznie bezpieczniejszą alternatywę; charakteryzują się minimalną emisją dymu i brakiem substancji szkodliwych. W kontekście elektrycznych instalacji niezwykle istotne jest dokonanie przemyślanej selekcji izolacji. Istotne jest uwzględnienie otoczenia oraz przestrzeganie standardów bezpieczeństwa. Na przykład w budynkach użyteczności publicznej, gdzie ryzyko jest większe, priorytetem powinny być izolacje o podwyższonej odporności na temperaturę.
W przypadku instalacji solarnych zaleca się wykorzystanie materiałów, które są odporne na promieniowanie UV i niekorzystne warunki atmosferyczne, co zapewnia długotrwałą ochronę przewodów przed degradacją. Warto także zwrócić uwagę na normy budowlane oraz przepisy związane z bezpieczeństwem, gdyż często wymagają one stosowania określonych materiałów odpowiednich do specyficznego przeznaczenia instalacji.
W strefach o wysokim ryzyku pożaru konieczne jest zastosowanie izolacji ognioodpornych. Ostatecznie, właściwy wybór izolacji ma znaczący wpływ na efektywność energetyczną oraz ogólne bezpieczeństwo instalacji elektrycznych, dlatego warto podjąć tę decyzję z rozwagą. Dla projektantów i wykonawców jest to nie tylko obowiązek, ale również kluczowy aspekt ich pracy.
Jakie normy regulują obciążalność prądową przewodów?
Obciążalność prądowa przewodów jest regulowana przez wiele norm, zarówno krajowych, jak i międzynarodowych. W Polsce szczególną rolę odgrywa norma PN-HD 60364-5-52:2011P, która definiuje dopuszczalne obciążenia prądowe, uwzględniając między innymi:
- rodzaj materiału użytego w przewodach,
- sposób ich ułożenia,
- konkretne warunki otoczenia.
Międzynarodowe standardy, takie jak IEC 60364 czy amerykański NEC (National Electrical Code), również wskazują na zasady bezpieczeństwa dla instalacji elektrycznych. Wytyczne PN-HD 60364-5-52:2011P kładą szczególny nacisk na wpływ temperatury otoczenia; wysoka temperatura może bowiem ograniczać zdolność przewodów do przewodzenia prądu. Również metoda układania przewodów, na przykład ich umieszczanie w korytkach kablowych, ma istotny wpływ na ich właściwości przewodzące. Dodatkowo, przepisy krajowe mogą modyfikować te reguły, aby dostosować je do lokalnych warunków.
Dla zapewnienia wysokiej jakości i bezpieczeństwa elektronicznych instalacji, niezwykle ważne jest, aby używane urządzenia posiadały certyfikat TÜV oraz były zgodne z normą EN 50618. Ignorowanie tych ważnych norm stwarza poważne zagrożenia, szczególnie ryzyko pożaru lub uszkodzenia instalacji. Dlatego przestrzeganie tych zasad jest kluczowe dla zapewnienia odpowiedniego poziomu bezpieczeństwa i efektywności systemów elektrycznych.
